كابل USB-C مخصص إلى Pogo Pin FPC للبيانات عالية السرعة والأجهزة المدمجة

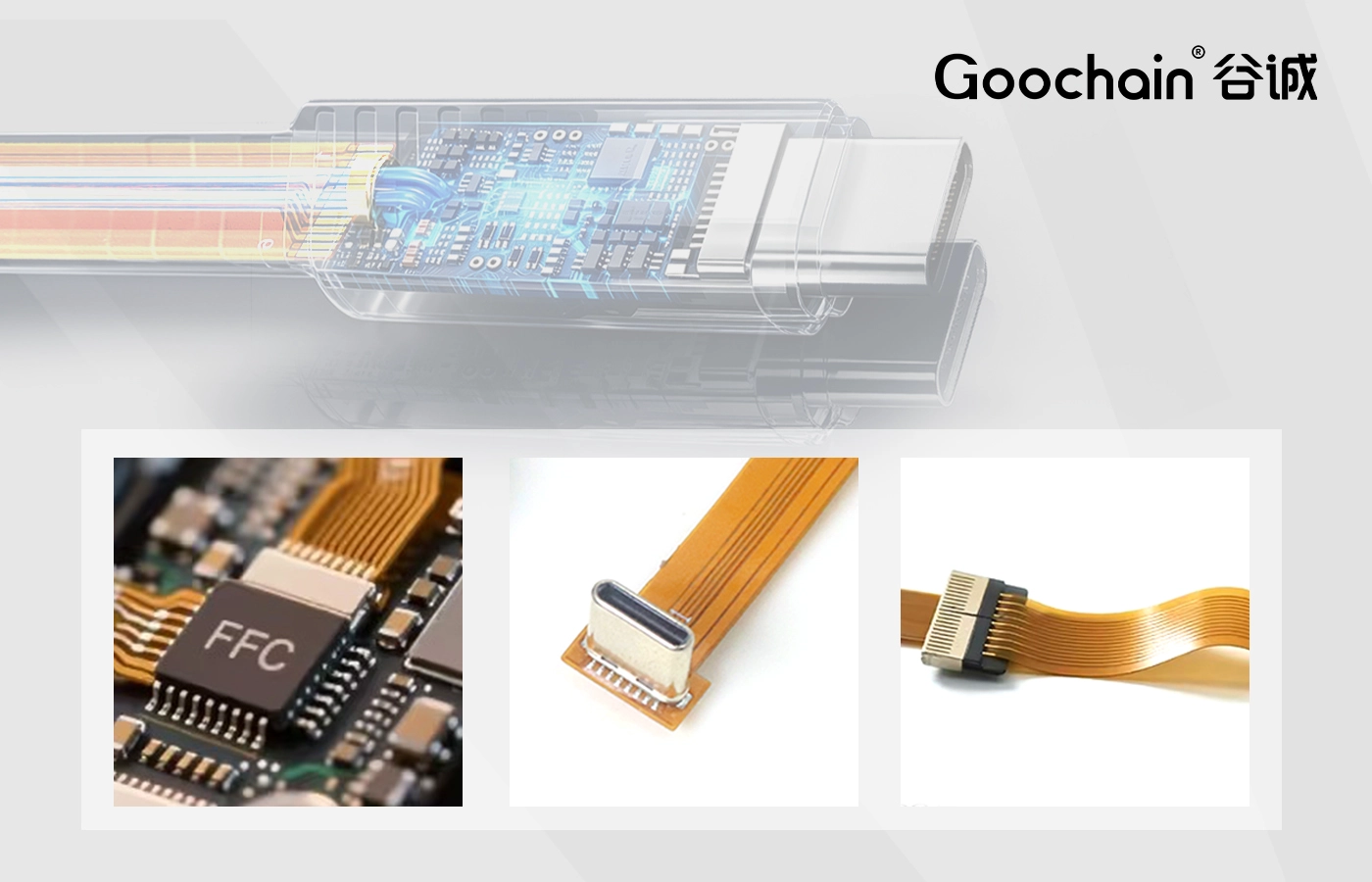

اتصال USB-C موفر للمساحة إلى Pogo Pin FPC

تم تطوير مجموعة كابلات Goochain USB Type-C إلى Pogo Pin FPC للمنتجات التي تحتاج إلى الشحن والاتصال عالي السرعة في بنية داخلية رفيعة أو مدمجة أو غير منتظمة. بدلاً من توجيه كابل دائري تقليدي عبر الجهاز، يمكن تشكيل الدائرة المطبوعة المرنة حول المكدس الميكانيكي وتوصيلها بواجهة Pogo Pin المحملة بنابض.

وبموجب تكوين النظام المعتمد، يمكن تطوير مجموعة FPC واختبارها لمتطلبات USB 5 جيجابت في الثانية أو USB 10 جيجابت في الثانية. يعتمد الأداء النهائي على بنية FPC، والطول، ومجموعة الطبقات، والتوجيه التفاضلي، والتأريض، وانتقال الموصل، وترتيب Pogo Pin، وثنائي الفينيل متعدد الكلور على جانب الجهاز.

هذا المنتج جزء من موصل Pogo Pin عالي السرعة من Goochain الحلول ويتم تخصيصها لكل مشروع OEM أو ODM.

أبرز النقاط السريعة

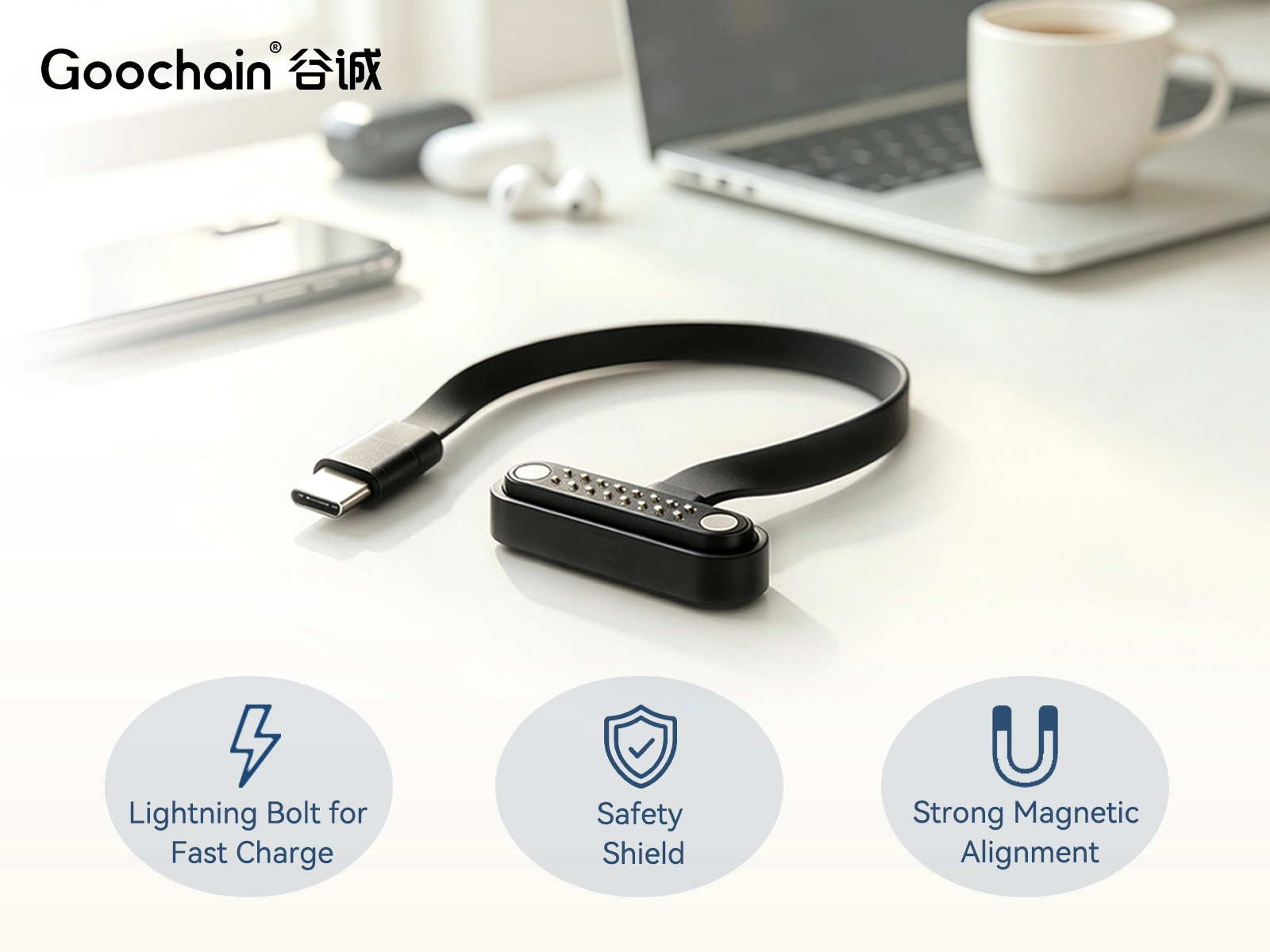

• وصلة USB من النوع C إلى Pogo Pin FPC/FFC محملة بنابض
• مصممة للمنتجات المدمجة والرفيعة ومحدودة المساحة

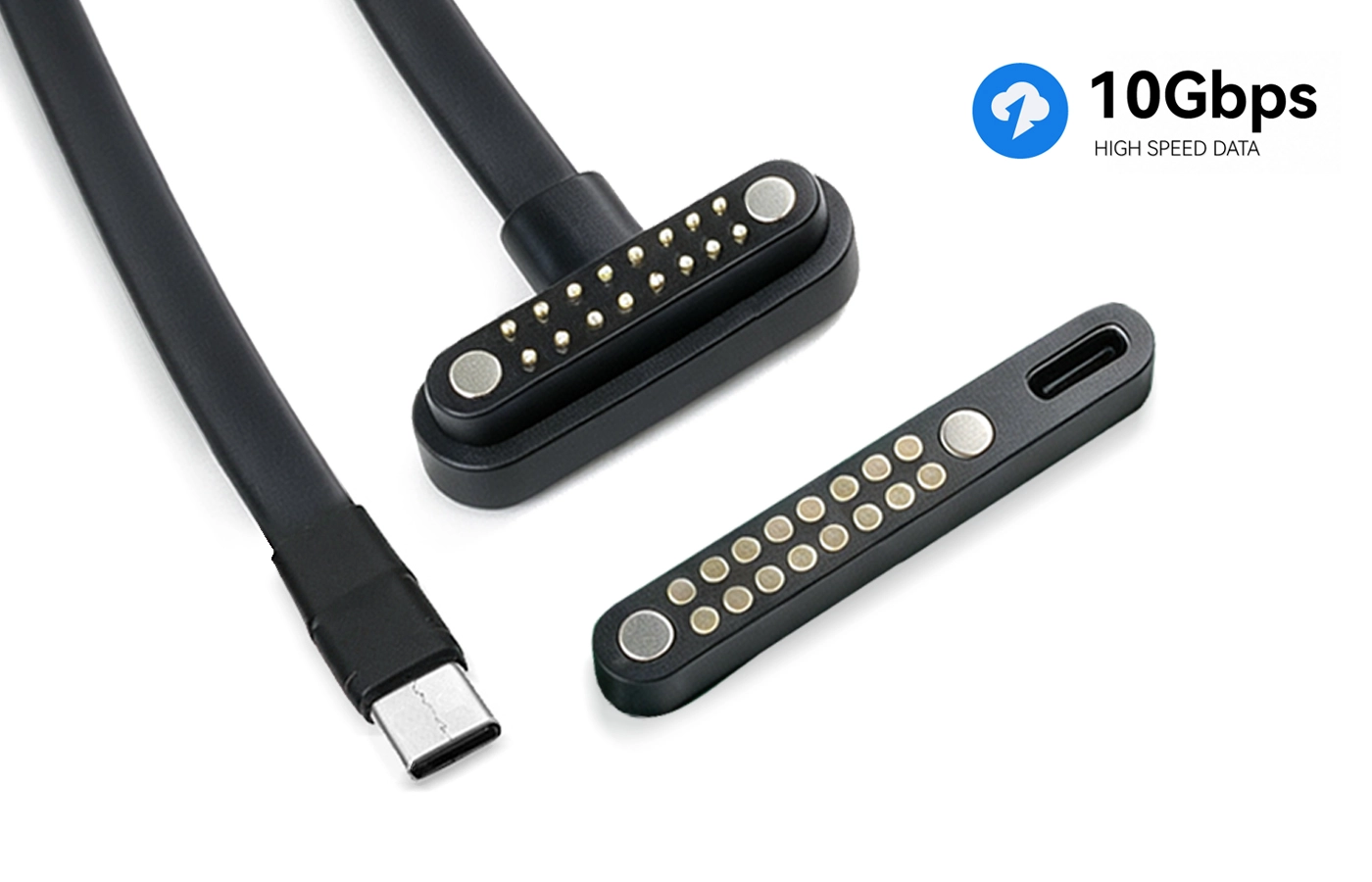

• قدرة بيانات تصل إلى 10 جيجابت في الثانية ضمن التكوين المعتمد
• يمكن لوظائف الشحن والبيانات مشاركة واجهة مخصصة واحدة
• يمكن تخصيص مخطط FPC والطول ومنطقة الاتصال ومسار الانحناء
• يمكن تطوير اتجاه الموصل وتعزيزه حول الجهاز
• مناسبة للأجهزة القابلة للارتداء والإلكترونيات الطبية والوحدات الذكية وأجهزة نقاط البيع ومعدات الاختبار
• النموذج الأولي والتحقق ودعم الإنتاج الضخم

المواصفات النموذجية

ملاحظة داخلية: لا يتم نشر عدد الدبوس الثابت أو سمك FPC أو وزن النحاس أو نصف قطر الانحناء أو تصنيف الطاقة أو قيمة دورة الحياة إلا بعد تأكيد الرسم الدقيق وتقرير التحقق من الصحة.

لماذا نستخدم FPC بدلاً من الكابل الدائري؟

يكون FPC مفيدًا عندما يجب أن يمر الاتصال عبر فجوة ضيقة، أو يتبع مسار طي أو انحناء محدد، أو يظل قريبًا من الهيكل، أو توصيل المكونات في مواضع مختلفة داخل جهاز صغير الحجم. ويمكنه أيضًا تقليل الحجم المطلوب للتوجيه الداخلي ومنح الفريق الميكانيكي مزيدًا من التحكم في مسار التثبيت.

لا تعد FPC الخيار الأفضل تلقائيًا لكل منتج. قد يكون الكابل المستدير أكثر ملاءمة للحركة الخارجية أو مسافات التوجيه الطويلة أو الثني الحر المتكرر أو التطبيقات التي تحتاج إلى بنية تقليدية لتخفيف الضغط. استخدم دليل اختيار الكبل المستدير مقابل FPC لمقارنة الخيارين.

اعتبارات التصميم عالية السرعة

عند استخدام USB بسرعة 10 جيجابت في الثانية، تعد FPC جزءًا من القناة الكاملة عالية السرعة. يجب أن يأخذ التصميم في الاعتبار هندسة الزوج التفاضلي، والمستويات المرجعية، وانتقالات الموصل، والاتصالات الأرضية، ومطابقة الأزواج، والانقطاعات، والتداخل. يجب مراجعة الانتقال من USB Type-C إلى FPC ومن FPC إلى واجهة Pogo Pin مع لوحة PCB الموجودة على جانب الجهاز.

يمكن أن يعمل Goochain من المدخلات الميكانيكية والكهربائية للعميل لإعداد تصميم للتحقق من صحة النموذج الأولي. قد يتطلب أي تغيير كبير في طول FPC أو الانحناء أو التكديس أو تخطيط الاتصال أو PCB للجهاز مراجعة واختبار جديدين. اقرأ اعتبارات تصميم سلامة الإشارة لدينا للحصول على نظرة عامة عملية.

أمثلة التطبيق

• وأجهزة ذكية يمكن ارتداؤها رفيعة؛
• وحدات طبية وتشخيصية مدمجة؛
• واجهات الشحن والبيانات المدمجة؛
• إرساء داخلي أو وحدات قابلة للإزالة؛
• تجميعات نقاط البيع وأجهزة الدفع؛
• تركيبات البرمجة والاختبار؛
• الكاميرات المدمجة وأجهزة الاستشعار وأجهزة إنترنت الأشياء؛
• المنتجات التي تتطلب لوحة اتصال مخصصة أو واجهة Pogo Pin.

خيارات التخصيص

• الطول والعرض والمخطط التفصيلي وهيكل الطبقة؛
• تصميم الزوج التفاضلي والمستوى المرجعي؛
• كمية Pogo Pin ودرجة الصوت والتخطيط؛
• لوحة الاتصال وتصميم التعزيز.
• مناطق الانحناء أو الطي المحددة؛
• مادة تقوية وسمك؛
• اتجاه موصل USB من النوع C ;
• الإسكان، والمحاذاة المغناطيسية والتثبيت الميكانيكي؛
• الشحن والبيانات والإشارة المساعدة؛
• تلبيسة الإنتاج وطريقة التجميع.
• متطلبات التفتيش والتحقق من الصحة.

إذا كان الكابل الخارجي التقليدي مفضلاً، فراجع كابل Pogo Pin المغناطيسي USB-C الخاص بـ Goochin كبديل للكابل المستدير.

معلومات المشروع المطلوبة

قم بتوفير رسم الجهاز ثنائي/ثلاثي الأبعاد، ومغلف التوجيه المتوفر، واتجاه التزاوج، ومسار تثبيت FPC، وموضع الموصل، ومتطلبات بيانات USB، ومتطلبات الطاقة، والدبابيس والكمية المتوقعة. إذا كان ذلك متاحًا، قم بتضمين تخطيط PCB على جانب الجهاز أو تعريف لوحة الاتصال للمراجعة الهندسية المشتركة.

استخدم دليلنا لإعداد RFQ المخصص لكابل Pogo Pin قبل طلب العرض.

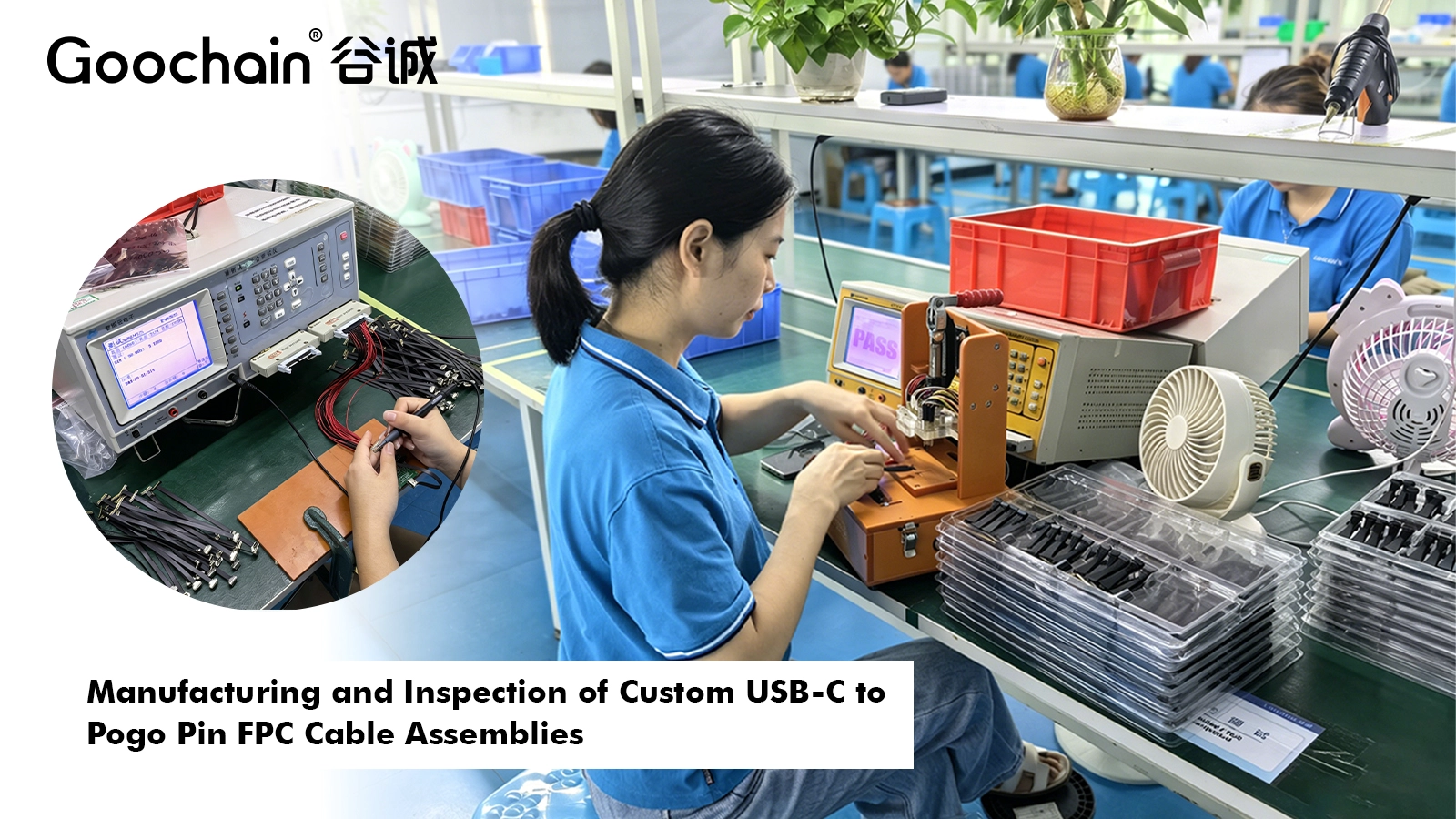

دعم الجودة والتصنيع

تدعم Goochin مصادر FPC وتجميعها، وتكامل الموصل، والقولبة، وتجميع Pogo Pin، والاختبار الكهربائي والفحص النهائي. تتم إدارة التصنيع بموجب ISO 9001 وGoochain أنظمة إدارة الجودة ISO 13485 . يتم تأكيد متطلبات الاختبار والوثائق الخاصة بالمشروع أثناء التطوير.

اطلب تصميم FPC مخصص

أرسل الرسم الميكانيكي والدبابيس ومتطلبات النظام. ستقوم Goochin بمراجعة ما إذا كان هيكل FPC أو هيكل الكابل الدائري أكثر ملاءمة وإعداد مقترح التطوير المقابل.

CTA: اطلب حل USB-C مخصص لحل Pogo Pin FPC
