بيانات عالية السرعة من خلال واجهة سهلة الاستخدام

تحتاج العديد من الأجهزة المتصلة إلى أكثر من مجرد جهة اتصال شحن تقليدية. يجب عليهم نقل البرامج الثابتة أو السجلات التشخيصية أو الصور أو الفيديو أو بيانات المعاملات أو الملفات الكبيرة الأخرى مع الاستمرار في توفير تجربة إرساء سريعة وقابلة للتكرار وسهلة الاستخدام.

تقوم Goochain بتطوير حلول موصل Pogo Pin عالية السرعة المخصصة التي تجمع بين اتصال USB من النوع C مع جهات الاتصال المحملة بنابض. اعتمادًا على التصميم المعتمد، يمكن أن يدعم الاتصال الشحن وبيانات USB 5 جيجابت في الثانية أو USB 10 جيجابت في الثانية والمحاذاة المغناطيسية وتشغيل التزاوج الأعمى من خلال واجهة جهاز مدمجة.

هذه الحلول مخصصة لمشاريع تصنيع المعدات الأصلية وتصنيع التصميم الشخصي. تم تصميم ترتيب Pogo Pin أو هيكل الكابل أو FPC وغطاء الموصل والدرع والتأريض والمحاذاة الميكانيكية حول منتج العميل بدلاً من اختياره من كابل عالمي مقاس واحد يناسب الجميع.

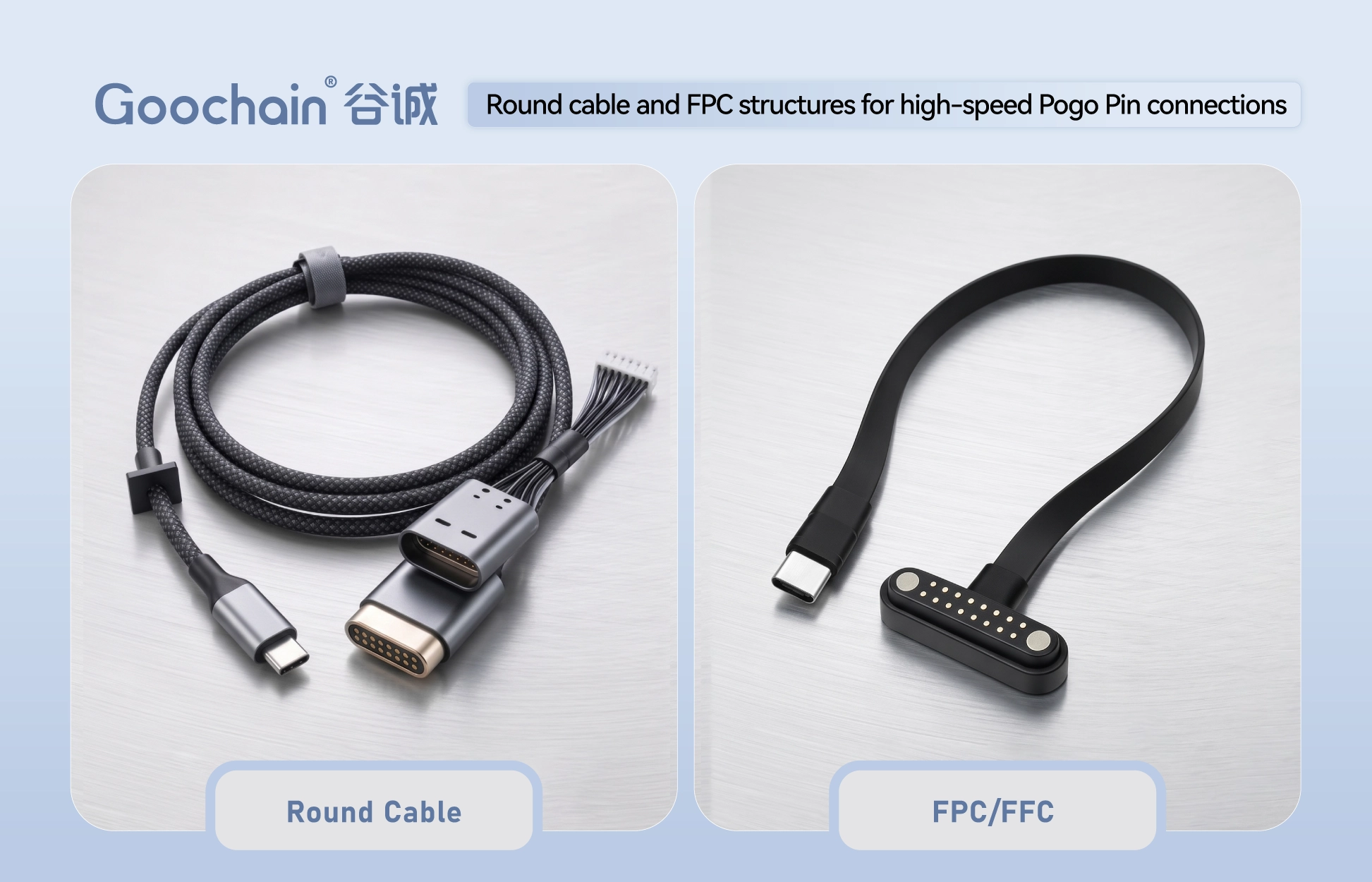

هيكلان للاتصال

تجميع الكابلات المستديرة

يعد إصدار الكابل المستدير مناسبًا للاتصالات الخارجية والملحقات القابلة للفصل وأرصفة الشحن وأدوات الاختبار والتركيبات التي تحتاج إلى مرونة الكابلات التقليدية وتخفيف الضغط. يمكن تخصيص طول الكابل، والقطر الخارجي، وهيكل الموصل، والتدريع، والسترة، والقالب الزائد.

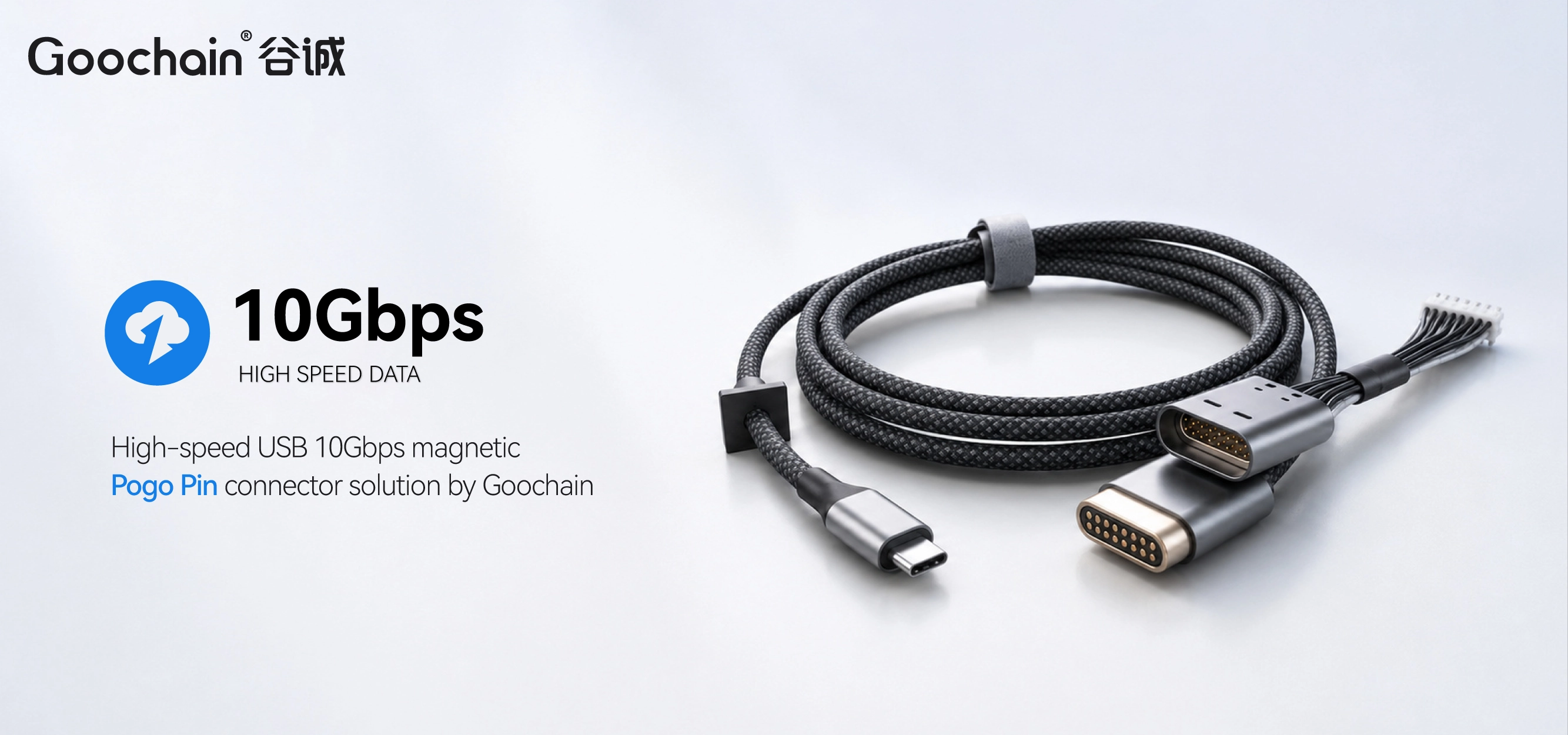

للحصول على مثال حالي، قم بعرض USB-C بسرعة 10 جيجابت في الثانية على الوضع المغناطيسي كابل بوجو بين تم تطويره للبيانات عالية السرعة والإرساء المتكرر.

اتصال FPC أو FFC

ال الشركة العامة للفوسفات/التمويل المالي تم تصميم الإصدار للمنتجات ذات المساحة الداخلية المحدودة، أو العلب الرفيعة، أو مسارات الانحناء التي يمكن التحكم فيها، أو التي تحتاج إلى توجيه الاتصال حول المكونات الداخلية. يمكن تطوير منطقة الاتصال والتعزيز ومنطقة الانحناء والمخطط العام وموضع الموصل حول المكدس الميكانيكي.

بالنسبة للتصميمات ذات المساحة المحدودة، قم بعرض خيار كابل Pogo Pin FPC عالي السرعة.

لماذا يتطلب تصميم Pogo Pin عالي السرعة هندسة النظام

تضيف واجهة Pogo Pin انتقال اتصال محمل بنابض إلى قناة USB. عند استخدام USB بسرعة 10 جيجابت في الثانية، تحدد القناة الكاملة - وليس مكونًا واحدًا فقط - ما إذا كان الاتصال سيعمل بشكل موثوق.

تشمل الاعتبارات الهندسية ما يلي:

• توجيه الزوج التفاضلي والاتساق بين زوج وآخر؛
• التحكم في المعاوقة من خلال الكابل، FPC، الموصل وانتقال PCB؛
• مسارات العودة القصيرة والمستمرة؛
• استراتيجية التدريع والتأريض؛
• ترتيب الدبوس، وهندسة الاتصال واستقرار الاتصال؛
• الحديث المتبادل بين جهات اتصال البيانات والطاقة والتحكم؛
• طول الكابل أو الشركة العامة للفوسفات والمواد؛
• محاذاة الموصل وضربة العمل والتسامح الميكانيكي؛
• أداء المضيف والجهاز وتركيبات الاختبار.

يقوم Goochin بمراجعة التصميم الكهربائي والميكانيكي معًا. يتم إجراء التحقق من صحة النموذج الأولي على التكوين المتفق عليه لأن تغيير طول الكابل أو تعيين الدبوس أو ترتيب الاتصال أو PCB أو الجهاز يمكن أن يغير النتيجة النهائية.

اقرأ دليلنا الهندسي حول سلامة الإشارة لـ اتصالات بوجو دبوس للحصول على شرح أكثر تفصيلا.

التطبيقات

الأجهزة اللوحية القوية وأجهزة المساعد الرقمي الشخصي وماسحات الباركود

يمكن أن يعمل الإرساء المغناطيسي أو الموجه على تبسيط الشحن المتكرر ومزامنة البيانات لأجهزة الخدمة الميدانية والماسحات الضوئية للمستودعات والمحطات الطرفية المحمولة ومعدات المؤسسات.

معدات نقاط البيع والبيع بالتجزئة

يمكن لجهات اتصال Pogo Pin دمج الطاقة والبيانات في حامل الكمبيوتر اللوحي أو محطة الدفع أو جهاز الخدمة الذاتية مع تقليل الحاجة إلى التعامل مع مقبس USB الرئيسي للجهاز أثناء كل نوبة عمل.

الالكترونيات الطبية والتشخيصية

يمكن لمجموعات الكابلات المخصصة توصيل الشاشات المحمولة ووحدات التشخيص ومحطات الشحن وأدوات الخدمة. تتم مراجعة المتطلبات وفقًا للجهاز المقصود وخطة الجودة.

المعدات الصناعية والاختبارية

اتصالات عالية السرعة محملة بنابض يمكن أن يدعم البرمجة والحصول على البيانات وتركيبات الفحص والوحدات النمطية القابلة للإزالة وأرصفة الخدمة حيث يكون الاتصال المتكرر والمحاذاة السريعة أمرًا مهمًا.

الأجهزة الذكية والأجهزة القابلة للارتداء

يمكن دمج الهياكل المغناطيسية أو FPC المدمجة في المنتجات ذات المساحة المحدودة أو التي تتطلب واجهة خارجية أكثر نظافة.

نطاق التخصيص

يمكن لـ Goochain تطوير الاتصال حول الجهاز بدلاً من مطالبة العميل بإعادة تصميم الجهاز حول كابل قياسي. تشمل العناصر الهندسية المتوفرة ما يلي:

• يو اس بي من النوع سي التوجه وأسلوب الموصل.
• كمية Pogo Pin ودرجة الصوت والتخطيط؛
• ميزات القطبية المغناطيسية والمحاذاة؛
• كابل مستدير، كابل محمي، FPC أو FFC هيكل؛
• تخصيص الشحن والبيانات والأرض والدبوس المساعد؛
• طول الكابل، القطر الخارجي ومواد الغلاف؛
• مخطط FPC ومنطقة الانحناء والتعزيز؛
• ميزات الإسكان، والقالب الزائد، وتخفيف الضغط والتركيب؛
• التدريع، والتأريض والتحكم في EMI؛
• طلاء الاتصال ومتطلبات الحياة الميكانيكية؛
• الشعار والتسمية والتعبئة والتغليف عند الحاجة؛
• خطة التحقق ووثائق الجودة المتفق عليها للمشروع.

عملية التطوير

1. مراجعة المتطلبات: تم تأكيد التطبيق ونظام الموصل ومعدل البيانات ومتطلبات الطاقة والمساحة الميكانيكية والبيئة والحجم.
2. الاقتراح الهندسي: تقوم Goochin بإعداد مفهوم الاتصال وتعريف الدبوس والهيكل وخطة التحقق الأولية.
3. تأكيد الرسم: يؤكد العميل وGoochain الرسم ثنائي/ثلاثي الأبعاد والمواصفات الهامة.
4. تطوير النموذج الأولي: يتم إنتاج العينات للملاءمة الميكانيكية والاتصال والشحن واختبار البيانات.
5. التحقق من صحة النظام: يتم فحص الأداء باستخدام تكوين المضيف والجهاز والتركيبات والكابلات المتفق عليها.
6. التجريبية والإنتاج الضخم: يتم الانتهاء من ضوابط العملية وعناصر الفحص والتعبئة قبل الإنتاج القابل للتطوير.

دعم الجودة والتصنيع

تدعم Goochain المراجعة الهندسية وتصنيع الكابلات وFPC والقولبة والتجميع والاختبار الكهربائي وفحص المظهر ومراقبة الجودة النهائية. تتم إدارة الإنتاج بموجب أنظمة إدارة الجودة ISO 9001 وISO 13485 الخاصة بشركة Goochin. ويتم تأكيد الامتثال أو التوثيق الخاص بالمشروع وفقًا للمنتج والسوق المستهدف ومتطلبات العملاء.

ابدأ مشروع Pogo Pin عالي السرعة المخصص

للحصول على مراجعة هندسية دقيقة، قم بتوفير رسم جهازك أو العينة المرجعية، وpinout، ومتطلبات بيانات USB، ومتطلبات الشحن، ومساحة التثبيت المتاحة، والكابل المفضل أو هيكل FPC والكمية المتوقعة.

إذا كان مشروعك لا يزال في مرحلة المفهوم، فاستخدم دليلنا لإعداد RFQ لكابل Pogo Pin. يمكن لـ Goochain بعد ذلك اقتراح بنية اتصال ومسار تطوير لتطبيقك.
